关于防辐射机能测试仪的介绍

2020-09-26 10:37:25

海洋之神hycc线路通路 - 海洋之神hycc检测中心
       随着现代科技的高速发展，，，，，一种看不见、摸不着的传染源日益受到各界的关注，，，，，这就是被人们称为“隐形杀手”的电磁辐射。。。。。。。通常来说，，，，，雷达系统、电视和广播发射系统、射频感应及介质加热设备、射频及微波医疗设备、各类电加工设备、通讯发射台站、卫星地球通讯站、大型电力发电站、输变电设备、高压及高压输电线、地铁列车及电气火车以及大无数家用电器等都是能够产生各类大局、分歧频率、分歧强度的电磁辐射源。。。。。。。电磁辐射对人体造成分歧水平的风险。。。。。。。必要加强电磁辐射防护观点的遍及和防护技术以及防护资料的开发。。。。。。。
海洋之神hycc线路通路 - 海洋之神hycc检测中心
【合用领域】

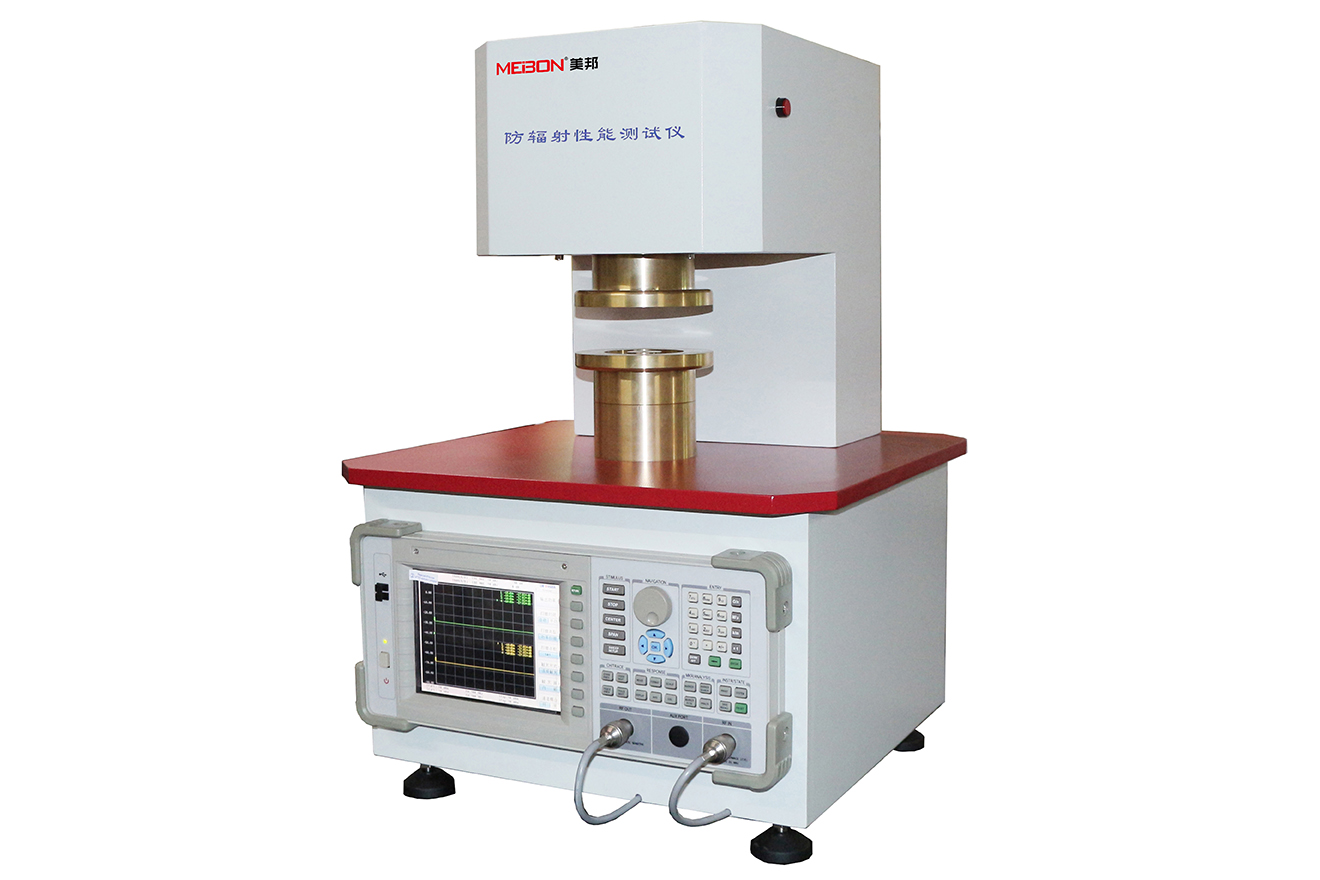

YG913防辐射机能测试仪用于纺织品、塑料布、金属薄板、非导电资料表表 层或镀层、金属网、导电膜、导电玻璃、导电介质板等电磁屏蔽资料的电磁屏蔽效力的测试（法兰同轴法）。。。。。。。
【切合尺度】
GB/T 23326 不锈钢纤维与棉涤混纺电磁波屏蔽本色布
GB/T 25471 电磁屏蔽涂料的屏蔽效力丈量步骤
SJ 20524 资料屏蔽效力的丈量步骤 ASTM 4935 等
【技术参数】
1、信号源
   测试频率领域：300KHz～3000MHz
   频率不变度：≤±5×10-6
   频率分辨率：1Hz
   信号纯度：≤-65dBc/Hz(偏10KHz)
   输出电平：-45dBm～+10dBm
   电平正确度：≤±1.5dB（25℃±5℃、-45dBm～+5dBm）
   谐波抑造比：≥30dB(1MHz～3000MHz)、≥25dB(300KHz～1MHz)
   方向性：≥50dB（矢量校准后）
   功率扫描：-8dBm～+5dBm
   系统阻抗：50欧姆
2、接管机
   频率领域：300KHz～3000MHz
   分辨率带宽：100Hz～20KHz
   动态领域：≥95dB（RBW=1KHz）
   输入电平：+10dBm
   输入败坏电平：+20dBm（直流+25V）
   端      口：驻波比≤1.2
3、仪器道理

海洋之神hycc线路通路 - 海洋之神hycc检测中心

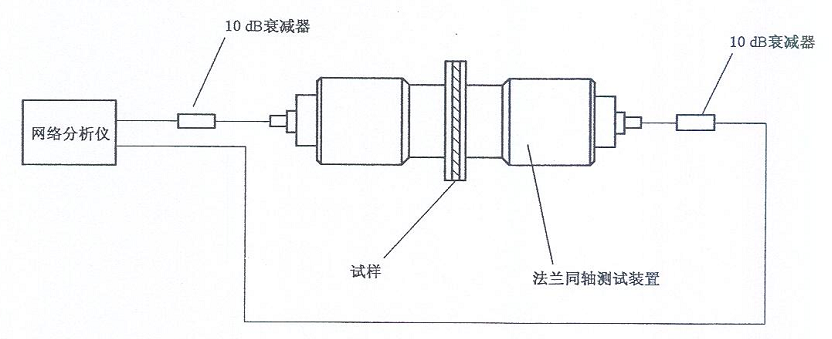

结构图
1、屏蔽效力（SE）
在统一激励电平下，，，，，有屏蔽资料与无屏蔽资料时所接管到的功率或电压之比的对数；；；；；；公式如下：
   VO—无屏蔽资料时的接管电压；；；；；；
   VI—有屏蔽资料时的接管电压；；；；；；
   PO—无屏蔽资料时的接管功率；；；；；；
   PI—有屏蔽资料时的接管功率；；；；；；
2、测试过程
按尺度GB/T 25471-2010要求，，，，，取裁试验和调湿后；；；；；；吓酌参考试样在多频率点进行丈量，，，，，在每个频率纪录接管值PO(或VO)，，，，，再换上丈量试样在多频率点进行丈量，，，，，在每个频率纪录接管值PI(或VI)；；；；；；用上面公式推算屏蔽效力。。。。。。。

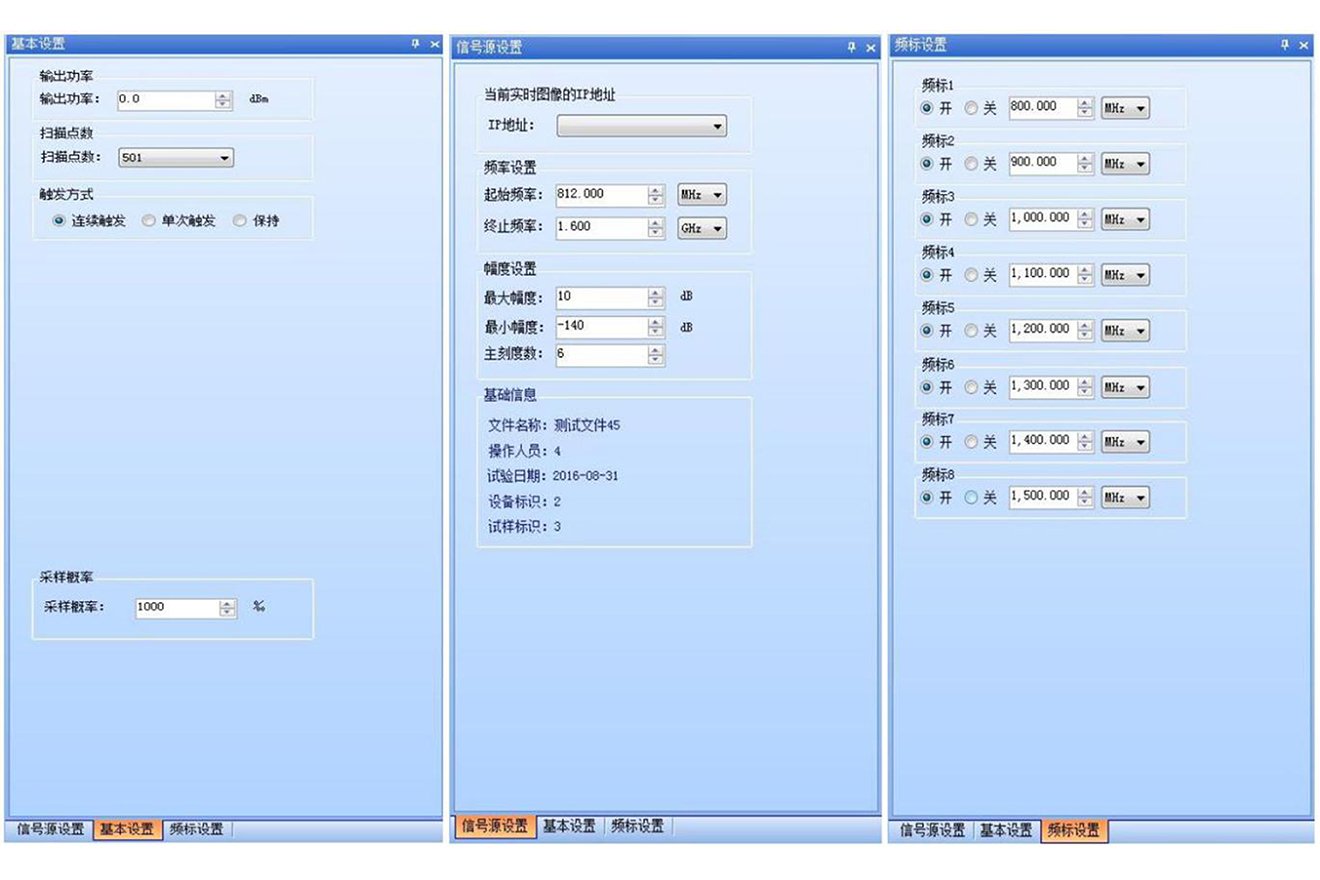

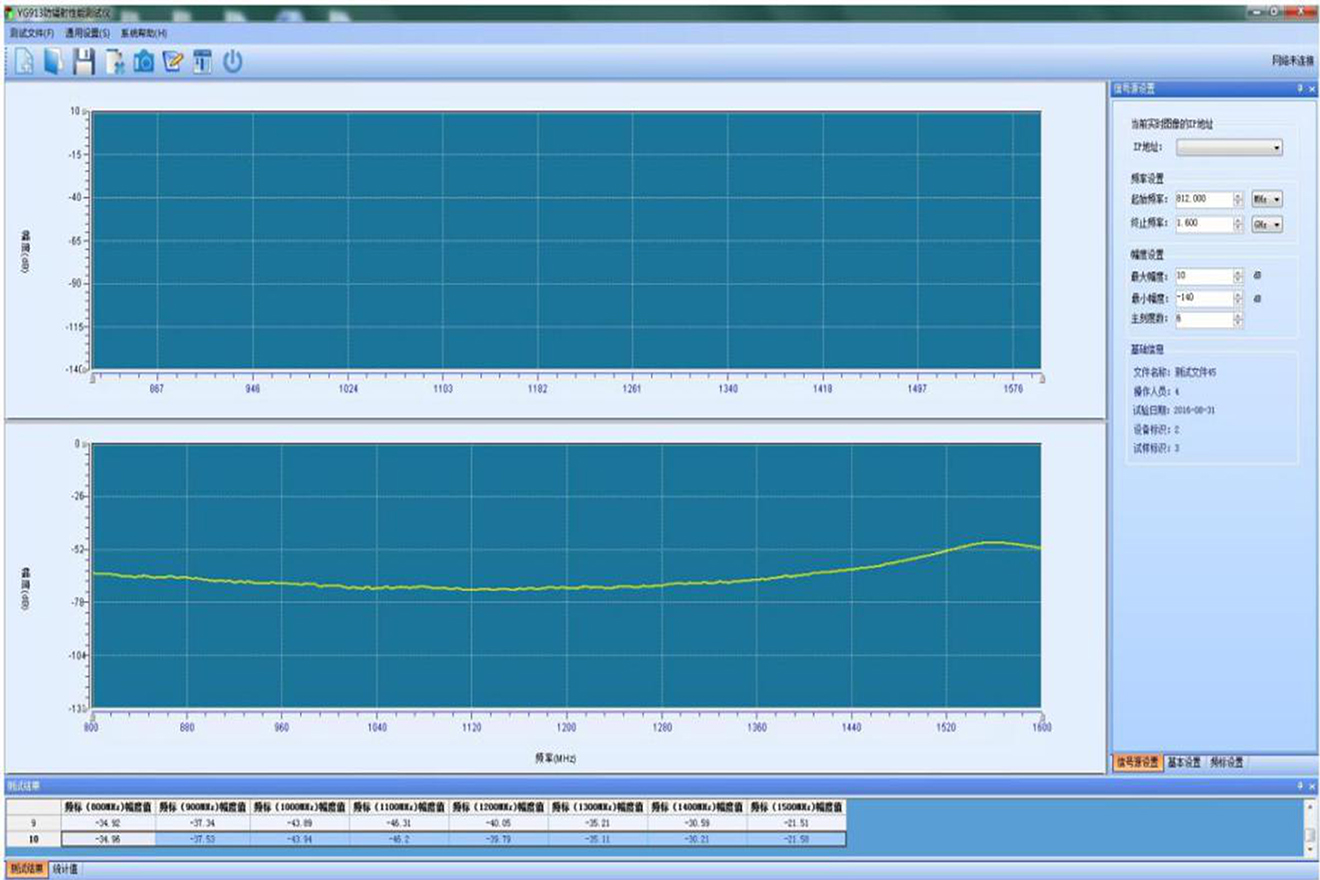

【软件界面】
海洋之神hycc线路通路 - 海洋之神hycc检测中心
海洋之神hycc线路通路 - 海洋之神hycc检测中心
部门图片起源于网络
