《织物扯破机能检测钻研》——第四期
颁布功夫：2017-05-10
主题：关于织物扯破机能的会商
一、概述
衣服在经过一段功夫的穿用后 ，，，，，，由于磨擦使纱线变细 ，，，，，，织物内部门纱线受力断裂而形成裂缝。。。。。。。用作军服、蓬帆、降落伞、吊床等的织物 ，，，，，，在使用中更易受到集中负荷的作用 ，，，，，，使制品部门败坏而分裂；；；；；织物被物体勾住 ，，，，，，或者织物的部门被握持 ，，，，，，在表力作用下以至织物被撕成两半。。。。。。。织物受到的这样集中负荷作用下被撕开的景象 ，，，，，，通常称为扯破。。。。。。。织物的抗扯破强度是纺织品的一项沉要指标。。。。。。。测定这项指标使用的仪器称之为织物扯破度测定仪。。。。。。。国表称之为爱尔蹊径夫 (Elmendorf)式织物扯破度测定仪。。。。。。。织物扯破仪可用于各类织物的扯破强度测定。。。。。。。织物扯破仪是所有纺织出产加工企业 ，，，，，，以及纺织有关的检测机构须使用的检测仪器。。。。。。。为保障仪器的正确性 ，，，，，，进行周期检定。。。。。。。在现今国内 ，，，，，，普遍使用的检定步骤是使用专用检定砝码包办试样扯破。。。。。。。这种步骤均合用于各类分歧状态摆锤的机械或数字式织物扯破仪。。。。。。。
摆锤式织物扯破仪又称为埃尔蹊径夫式扯破仪 ，，，，，，是比力经典的传统仪器。。。。。。。它通过丈量摆锤势能的削减量 ，，，，，，折算为扯破试样所用的功 ，，，，，，按试样原始长度推算出均匀扯破力。。。。。。。由于它结构单一 ，，，，，，使用方便 ，，，，，，测试数据不变等诸多利益 ，，，，，，至今仍在纺织、造纸、包装等很多行业大量使用。。。。。。。随着现代资料科学、电子技术的发展试样机能产生了很大的变动 ，，，，，，扯破仪已向大量程、电子化、和自动化发展 ，，，，，，表观、量程、职能都有很大的扭转。。。。。。。从前常见的扯破仪幼量程多为0～ 16N(或1500gf) ，，，，，，大量程为～64N(或6000gf)；；；；；此刻幼量程有0～2N ，，，，，，大量程有0～ 300N。。。。。。。从前都是机械式仪器 ，，，，，，随着电子技术的发展 ，，，，，，扯破仪已经电子化；；；；；并且出现了通过丈量摆锤动能的削减量 ，，，，，，推算均匀扯破力的仪器。。。。。。。大量程的仪器能够自动扬起摆锤；；；；；有的仪器能够自动校准零点；；；；；有的能够自动判断仪器与水平地位的差距 ，，，，，，不用调整水平也能够正确测试；；；；；也有的能够自动丈量摆锤的现实动弹惯量等等。。。。。。。
从物理学的角度讲 ，，，，，，摆锤式扯破仪内容上是一个复摆(物理摆)。。。。。。。从前有好多处所或者我们习惯上称为“落锤式扯破仪” ，，，，，，我以为还是称“摆锤式扯破仪”更确切。。。。。。。摆锤式扯破仪现实测定的是试样被扯破时的扯破功 ，，，，，，整个测试过程基于职能转换道理：通过测定扯破试样前后摆锤削减的能源获得扯破功 ，，，，，，再凭据扯破原始长度去推算试样的均匀扯破力。。。。。。。它能够有几种渠路去实现。。。。。。。其一：测定摆的势能的衰减量 ，，，，，，即测定摆工作前后的高度差获得摆势能的衰减量来推算扯破力；；；；；其二：测定摆动能的衰减量 ，，，，，，即测定在某一点扯破试样前后摆角速度的变动推算出动能的衰减量来推算扯破力。。。。。。。该文将基于测定摆势能衰减量的步骤称为势能法；；；；；将基于测定摆动能衰减量的步骤称为动能法。。。。。。。
二、推算道理

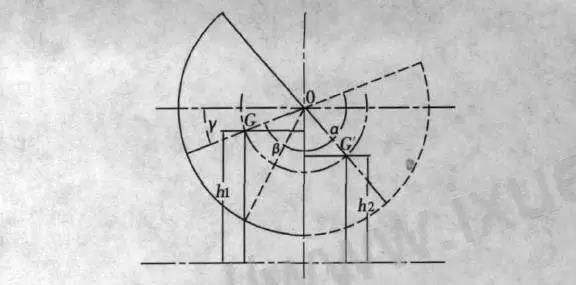

选取落锤式扯破仪测出的扯破强力是以扯破试样时所亏损的功折算而来,能够说是织物扯破的均匀强力。。。。。。。扯破试样的过程中所亏损的功是摆锤的势能转化而来的。。。。。。。摆锤在工作前后亏损的势能可分为两部门:扯破试样的过程中所亏损的功和该过程中所有阻力所亏损的功。。。。。。。扯破试样所亏损的功为均匀扯破力与做功行程的乘积;阻力所亏损功为这些阻力矩与摆的回转角度的乘积。。。。。。。如图,实线为初始状态,虚线为工作实现时的地位。。。。。。。作用道理的公式为：
mg ( h1 - h2 ) = FS +Mα
或m gΔh = FS +Mα (1)
式中: m—摆锤质量, kg
g—沉力加快度 ，，，，，，m / s2
Δh—摆锤工作前后的高度差 ，，，，，，m
F—试样均匀扯破力 ，，，，，，N
S—扯破试样力的做功行程 ，，，，，，m
M—阻力矩 ，，，，，，N·m
α—摆锤转角
对于α0 设计为固定值的电子式扯破仪,与机械式一样,设计有阻力距调节装置,扭转阻力矩以校准各量程零位。。。。。。。由于造作、锈蚀或使用中磨损等原因,阻力调节装置在分歧的转角时其阻力并不均匀。。。。。。。有的仪器为了提高丈量精度,减幼随机性仪器误差,便设计为试验前实测并影象α0 , 选取这种步骤能够预防该不均匀性,这种仪器便没有阻力距调节装置。。。。。。。这种电子式扯破仪,每次试验前要校验零位, 作不加试样的空缺试验,影象此时的α0 , 仪器按该数据推算扯破力。。。。。。。有的仪器在影象α0 时同时影象β, 能够减幼底板水平调节误差带来的影响,可能更好地保障测试精度,这种仪器试验前能够不用校准水平。。。。。。。
【合用领域】：
用于测定织物、纸张、塑料布、薄膜、电工胶布、金属薄片等资料的撕破强力。。。。。。。
【切合尺度】：
纺织品：GB/T 3917.1 纺织品织物撕破机能 冲击摆锤法撕破强力的测定ASTM D1424、DIN 53862、EN ISO 13937-1、ISO 4674-2、ISO 9290、M&S P29NEXT 17、NF G07-149
纸张：GB/T 455、APPITA P 400、ASTM D 689、BS 4468、CSA D9、DIN 53128、EN 21974、ISO 1974、JIS P 8116、PAPTAC D9、SCAN P11、TAPPI T414、UNI 6444
塑料：GB/T 11999、ASTM D1922、ISO 6383-2、JIS K 7128-2、NF T54 141
无纺布：ASTM D5734、WSP 100.1

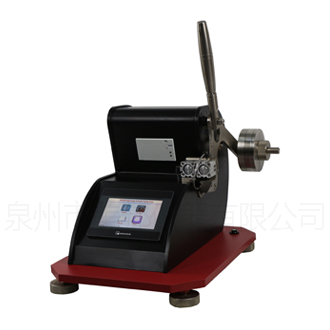

【仪器个性】：
1、先进的推算步骤（势能法推算） ，，，，，，确保正确测试和优良的沉复性。。。。。。。
2、微节造系统 ，，，，，，自动测试、推算、分析了局 ，，，，，，打印测试报表 ，，，，，，上传测试数据。。。。。。。
3、触摸屏节造面板 ，，，，，，清澈的图像界面为测试人员提供了越发方便快捷的操作。。。。。。。
4、可在主机内查阅所罕见据及统计了局。。。。。。。
5、测试单元能够在N、gf、cN和cP之间选择并自动换算 ，，，，，，适应分歧尺度要求。。。。。。。
6、气动试样夹持和摆锤开释 ，，，，，，确保夹持力一致 ，，，，，，并能削减操作强度。。。。。。。
7、自动对试样隐语 ，，，，，，确保隐语状态一致 ，，，，，，并能削减操作强度。。。。。。。
8、提供多种说话的用户界面 ，，，，，，蕴含中文和英文。。。。。。。
9、配摆锤摩擦阻尼自动建改职能 ，，，，，，提高丈量精度。。。。。。。
【技术参数】：
1、尺度沉锤砝码(A-D)：16N ，，，，，，32N ，，，，，，64N ，，，，，，128N
2、测试精度：≤±0.2％F·S
3、扯破长度：43mm
4、隐语长度：20±0.1mm
5、试样尺寸：100×63mm
6、试样夹持：气动方式
7、压缩空气：600-800kPa
8、工作电源：AC220V 50Hz 100W
9、表形尺寸：650×450×660mm
10、沉量：75kg
×
